AvMap EFIS (Electronic Flight Information System)

Il sistema EFIS AvMap è facile da installare, leggero, versatile e conveniente.

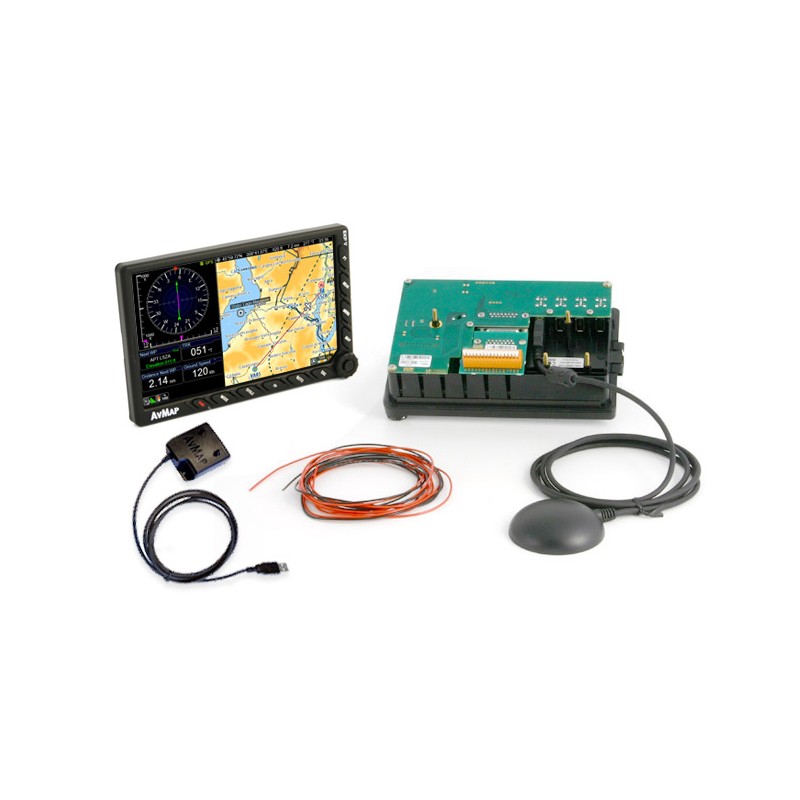

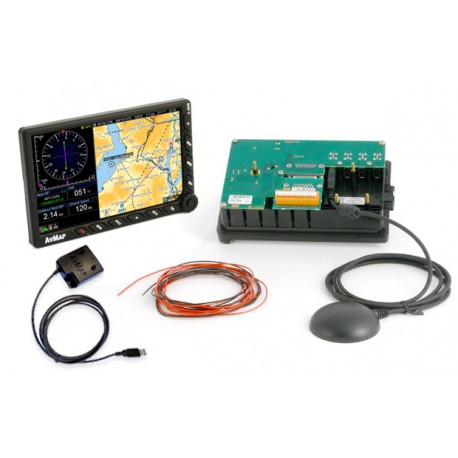

L’EFIS AvMap è composto da:

• AvMap EKP V,
  il navigatore aeronautico che funge da glass cockpit riunendo navigazione,
  Primary Flight Display e Electronic Flight Bag in un unico dispositivo.
• AvMap A2 ADAHRS,
  un modulo leggero compatto da installare permanentemente nel velivolo in
  qualsiasi orientamento, che fornisce al sistema i dati di orientamento, direzione,
  altitudine e velocità dell’aria.
• AvMap Cockpit Docking Station,
  che permette di integrare EKP V nel cockpit e fornisce connessioni ai moduli esterni.

Caratteristiche EFIS:

Quando il modulo A2 ADAHRS è connesso all'EKP V, la modalità Primary Flight Display
diventa disponibile sul display da 7".

• Velocità aerea e altitudine da sistema pitot-statico
• Assetto di volo, sbandometro e direzione
• Integrazione delle TAWS nel PFD con l’indicazione dell’altitudine AGL.
• Indicatore del vento con  componenti di vento
• Chiara visualizzazione HSI collegata al piano di volo dell'EKP V
• Campi dati personalizzabili
• mpostazioni PFD: riferimento altimetro, direzione, v-speed (profili velivolo)

Specifiche tecniche AvMap A2 ADAHRS:

A2 ADAHRS è un sistema per la misurazione diretta di accelerazioni e velocità
angolari rispetto a tre assi coordinati tramite accelerometri e giroscopi, e per il
calcolo di velocità e posizione.

• Giroscopi, accelerometri and magnetometri tri-assiali
• Sensori Aria
• Accelerazione (3 assi) +/- 8 g
• Rotazione +/- 1600 g/s
• Procedura di calibrazione guidata
• Capacità di data fusion avanzata
• Interfaccia USB
• Tecnologia UAV Navigation®
